2015年5月4日 星期一

自製鋸台 Homemade Table Saw

2015.4.10 入手第一台重裝備,7吋手提圓鋸機,本來以為7吋很小一台(7吋平板?)結果我錯了,7吋是鋸片而已,整台大約255x320x255mm,根本就重型武器

使用廢料小木塊作成固定夾

到時就像這樣壓著再鎖螺絲

為了畫線方便,原先向叔叔借了一支丁字尺(退休前教學用的,歷史悠久)

不過已經有點變形了,所以只拿來參考

向台中中二雷射訂作8x60x300, 8x60x900二支壓克力,要自己作一支丁字尺,這個用雷射切的,應該比較精準一點,雖然仍有一點點向上U形彎曲,那是材料本身剛性不夠,也沒辦法,就算是金屬也會

花了很多時間作校正,後來發現其實有很簡易的方法,剛好我有一些A4的厚尺板,排列一下就可以校準了

買18mm一大張的4尺x8尺合板,請老闆裁小一點讓小客車可以載的下,開始測量要挖槽的位置



接著Makita牧田修邊機+下壓底座出動,變成小型路達(Router)開始挖槽

挖了很久,終於把圓鋸架上去了


終於開出第一刀,怪怪,目視就覺得不直,後來我才發現是圓鋸本身如果未切到底時,會有一點晃動,只有壓到底才會穩固,這也是圓鋸本體的固定鐵架有一點彈性的問題,還有我本身不熟練,第一次開機使用握的不夠穩,沒差,反正這一塊長方形到時要割掉,作成可換的木板


作好支架,原先不是要作這麼大的,因為這三條長撐忘記切短,所以就作成4尺了


底部切掉一些,並放上桌面 1220x750x18 看看


不要緊,將計就計將錯就錯,乾脆桌面作大一點,作了一片 750x300鎖在左側

其它還有些小東西要修整,才不會卡到

這個槽很重要,雖然只有1mm深,但會影響到馬達外殼,若卡到會90度不準



用廢棄三層櫃作一個小箱子

把圓鋸包起來

後面作成活動式方便拆卸


桌面設計成可掀開,方便維護


挖個洞,接管子,方便吸塵器使用

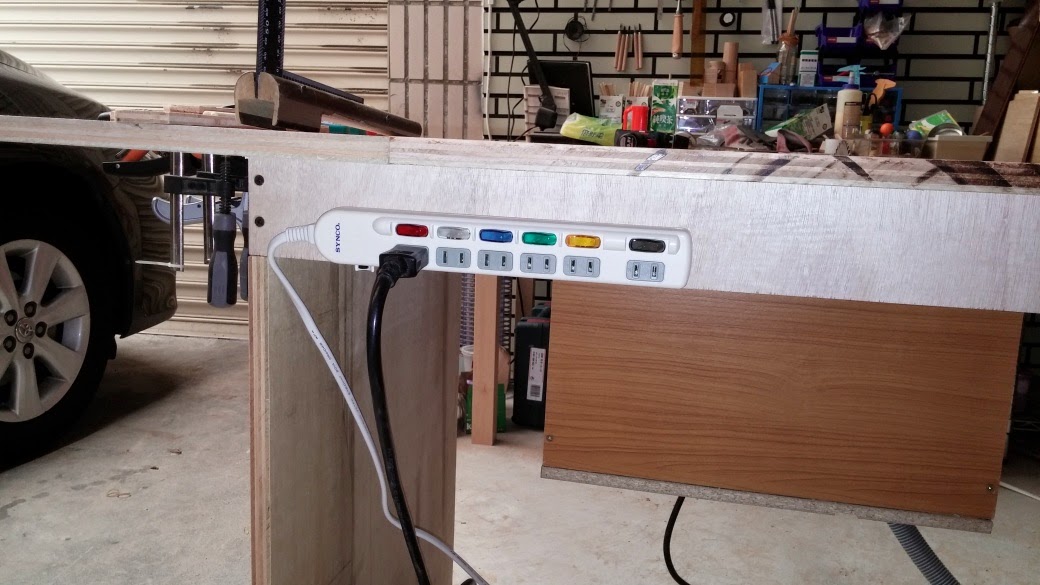

買一個延長線固定,當成開關

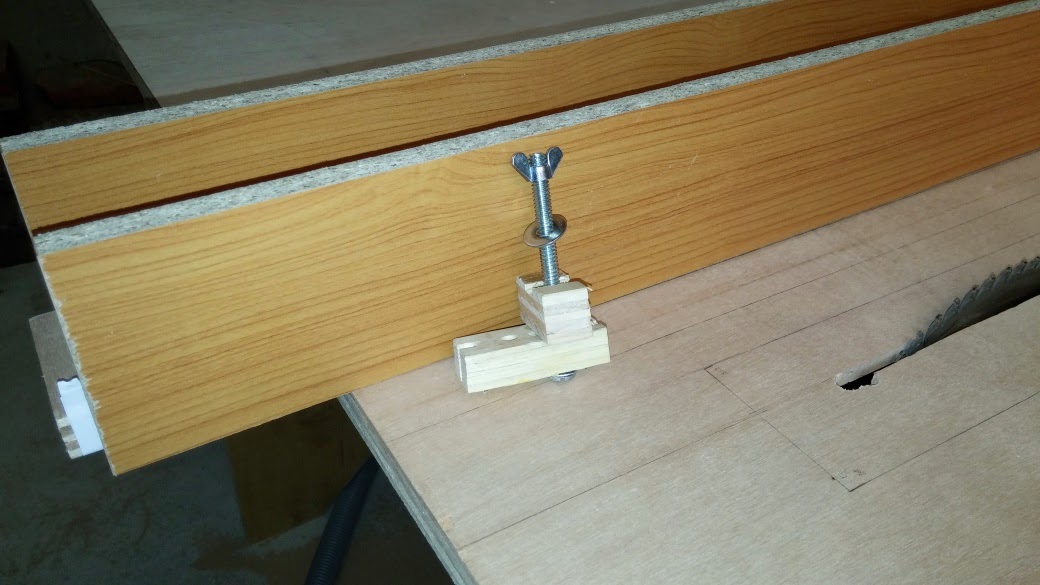

製作丁字尺靠山















第一階段完成,可以使用了
